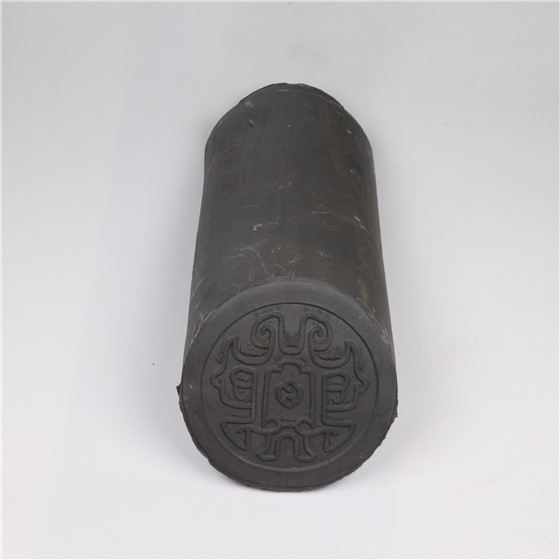

小青瓦屋面是我國傳統的斜屋面防水方式，由于瓦片呈弧形，受力后簡單破碎，然后形成屋面滲水。因此，光伏建筑施工遇到的小青瓦是一個非常頭疼的問題。小青瓦屋頂結構要了解小青瓦屋頂?shù)慕Y(jié)構，才能更好地解決防水問題。

光伏施工過程測量屋頂尺寸，并拆除瓦片，以測量瓦片高度到屋頂檁條的距離。并選擇合適的掛鉤。制造光伏組件的布局和掛鉤點圖(掛鉤點圖非常重要，避免屋頂找不到固定的掛鉤位置，像無頭蒼蠅一樣。)“上房揭瓦”:注意小瓦從下往上揭瓦。

按前面畫的鉤點沿水方向拆下瓦片，選擇固定前的鉤:用木螺釘將鉤固定在木檁條上。鋁合金屬導軌:請選用鋁合金導軌，因屋面承重問題，不提倡使用U形鋼作為導軌。

瓦板與設備組件、接線:為了不踩在瓦板上，要有站立腳到位。將組件下面的瓦片依次蓋上，安裝組件和布線。完整的組件設備和布線。當設備為小青瓦屋面光伏系統時，最好選用60個光電池的光伏組件，這樣更便于施工人員操作。
